Сетевой фильтр - как он работает?

Сетевой фильтр - как он работает?

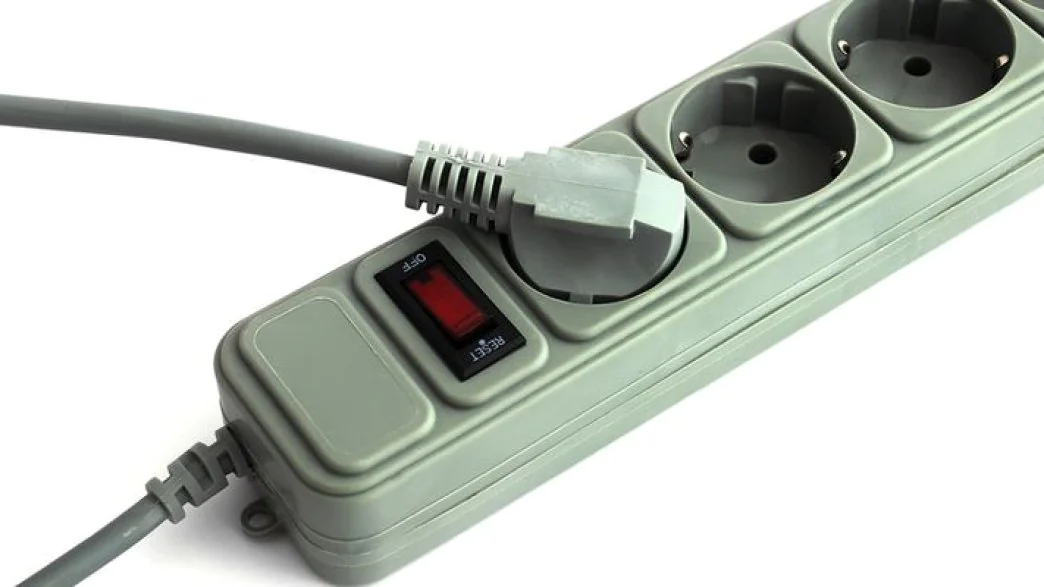

Сетевой фильтр предназначен для сохранения оборудования от недолгих по времени колебаний напряжения электрической сети.
17:32 Пт, 2 Ноябрь 2012 Телеграф
Фото: ©Depositphotos/

Появление битых пикселей на экране монитора, выгорание плат бытовой электроники, потеря данных на ноутбуке - доставят много хлопот.

Мы заглянули внутрь современного сетевого фильтра и выяснили, что же помогает защитить нашу технику и информацию.

Проводники
Сетевой фильтр предназначен для сохранения оборудования от недолгих по времени колебаний напряжения электрической сети. Заглянув под крышку этого устройства, вы увидите множество медных проводников. Когда устройство подключено к электросети, именно по этим проводникам течет отфильтрованный электрический ток, который сначала проходит через печатную плату с варисторами, газоразрядной трубкой и другими элементами защиты.

Автоматический предохранитель
При неполадках в подключенном оборудовании в случае возникновения больших токов происходит срабатывание этого переустанавливаемого предохранителя внутри сетевого фильтра. После срабатывания предохранителя прежде всего необходимо выяснить причину и вернуть его в рабочее состояние, нажав на его кнопку. Если же случается всплеск напряжения большой силы, то происходит разрыв цепи питания нагрузки.

Варистор
Варистор, установленный на плате сетевого фильтра, — это полупроводниковый резистор, проводимость которого зависит от напряжения. Так, при низком напряжении варистор не проводит ток. Как только его значение достигнет опасного уровня (выше 300 В), варистор тут же изменит свою проводимость. Для типового фильтра этот элемент будет готов поглотить энергию помехи в 2500 Дж, приняв на себя первый удар. При этом часть энергии от скачка напряжения уйдет в землю.

RFI-фильтры

Основными элементами подавления электромагнитных и радиочастотных помех в сетевом фильтре являются катушки индуктивности , которые соединены таким образом, что способны отфильтровать помехи, например, от находящейся рядом радиостанции.

Газоразрядная трубка

Газоразрядная трубка сетевого фильтра изготавливается из материалов, устойчивых к воздействию высоких температур. Ее внутренность заполняется газом, который под влиянием напряжения меняет свою проводимость. Изменение проводимости, как и в случае с варистором, позволяет перехватить энергию импульса помех, создавая следующую ступень защиты в фильтре. Напряжение срабатывания этого элемента зависит от того, в какой ступени защиты его используют. Например для защиты от скачков напряжения в электрической сети речь идет о сотнях вольт. При правильном заземлении фильтра сколько-либо опасное напряжение скачка не доходит до нагрузки.

Источники бесперебойного питания
В отличие от сетевых фильтров, современный ИБП может поддерживать бесперебойную работу при пропадании напряжения в сети и подавать на подключенное оборудование стабилизированное напряжение. ИБП обеспечат надежное питание без помех, когда в сети нет напряжения или оно слишком неровное. Разные модели ИБП применяются в различных сферах — от защиты небольшого компьютера до особо чувствительной домашней электроники (домашние кинотеатры, электроника газовых котлов и т. д.).

1-розеточные сетевые фильтры
В тех случаях, когда не нужно подключать одновременно много оборудования, применяют фильтры с меньшим числом розеток. Существуют очень компактные 1-розеточные фильтры, позволяющие выдерживать максимальный ток в линии на фазу до 16 А. Один такой фильтр способен защитить достаточно мощное бытовое устройство, например стиральную машину.

Заземление
Многие пользователи задаются вопросом, что будет в случае отсутствия заземления, хотя документация на подключаемое оборудование требует его наличия. Нужно понимать, что отсутствие заземления грозит прежде всего самому владельцу. Например, в случае поломки мотора стиральной машины напряжение может попасть на ее корпус, что представляет большую опасность для человека. Заземление обладает тем свойством, что сопротивление этого проводника очень мало по сравнению с сопротивлением тела человека. По этой причине электрический ток, возникший из-за неисправности бытовой техники, потечет по более "легкому" пути.
